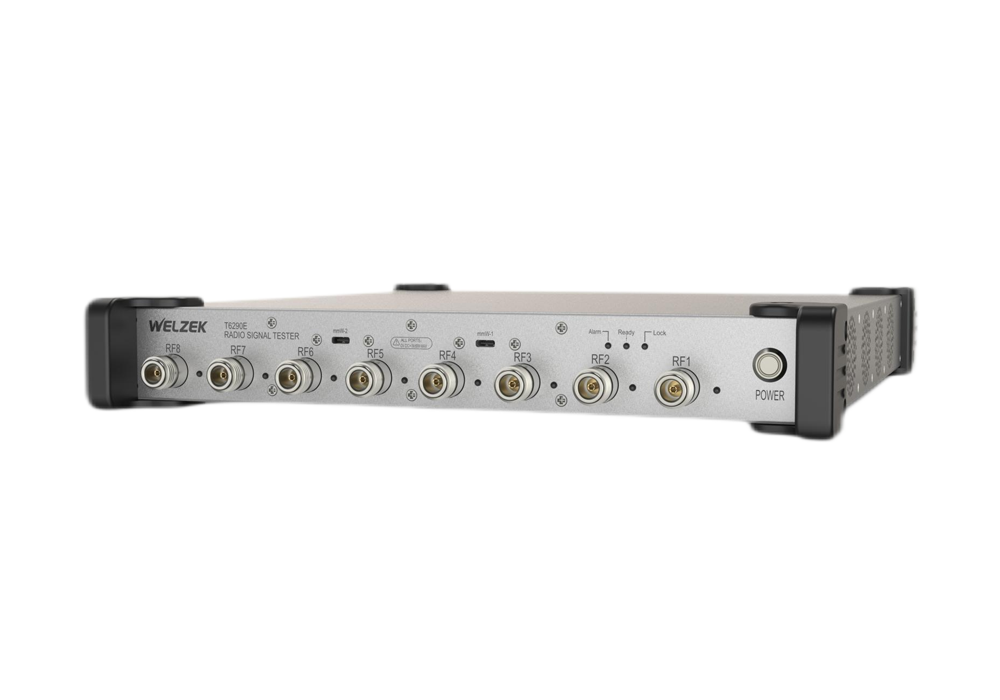

非信令综测仪 T6290F

射频指标优异

支持75M-10GHz频段测试

支持高达2GHz分析带宽

最大输出功率可达15dBm

可选配不同制式测量软件

支持5G NR以及其他蜂窝技术、各类短距离无线技术包括蓝牙、GNSSWi-Fi 7/6E/6 制式、UWB超宽带测量。

双射频通道，每个通道支持4射频端口，支持多DUT并行测试和支持MIMO测量。

通道及端口

通道及端口          最大2通道，每通道4个TRX端口

尺寸                    宽332.2mm, 高91.2mm, 深428.2mm，带把手

重量                     约15kg

频率范围              75MHz 至 10000MHz (单音信号)

                            400MHz 至 9500MHz (调制信号)

信号发生器

最大发射信号带宽         500MHz（基本配置）

                                    1000MHz（K080选项支持）

输出功率等级

关闭VSA时的输出电平范围（半双工模式） ：

75MHz到6000MHz： -130 dBm至+15 dBm

6000 MHz至8000 MHz： -120 dBm至+10 dBm

8000 MHz至10000 MHz： -100 dBm至0 dBm

(除3000MHz和6000MHz外的最低输出电平)

输出功率等级

输出功率精度              75MHz至8000MHz: ± 0.6 dB,

                                  单音信号，输出功率等级 ≥ -120dBm

                                  75MHz至8000MHz: ± 1.6 dB,

                                  单音信号，-130dBm ≤ 输出功率等级 < -120dBm

                                  8000MHz至10000MHz: ± 2.0 dB,

                                 单音信号，输出功率等级 ≥ -80dBm

综合相位噪声             <0.13 degrees(1kHz to 100MHz)， 400MHz至9500MHz

信号分析器

最大分析信号带宽         500MHz（基本配置）

                                     2000MHz（K080选项支持）

输入信号范围                最大输入电平范围: +30 dBm，连续输入

输入信号测量精度         75MHz至6000MHz: ± 0.6 dB,

                                    单音信号，输入功率等级 > -50 dBm

                                    6000MHz至10000MHz: ± 1.0 dB,

                                    单音信号，输入功率等级 > -50 dBm

综合相位噪声               <0.13 degrees(1kHz to 100MHz)， 75MHz至10000MHz
